Machine Profileuse

1.        Dérouleuse de feuillard:

•            Diamétre extérieure de la bobine:1.200 mm

•            Largeur de laBobine                     : Max. 300 mm

•            Capacité                                          :  entre 800et 1.000 Kg Max ( existe aussi des dérouleur de capacité de 2500kg)

•            Dérouleuse  à frein

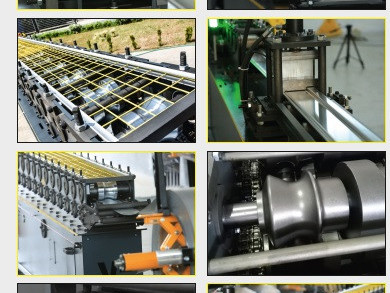

2.        Unité Profileuse / Roll-Form

•            Nombre de station avec galet de profilage :12 stations,(Le nombre de stationdépendra du profilé à travailler en + ou -)

•            Les arbres de transmission, portant les galets, sont fixés avec des roulementsà billes des deux côtés,

•            Diamètre de l'arbre de transmission: 42mm,

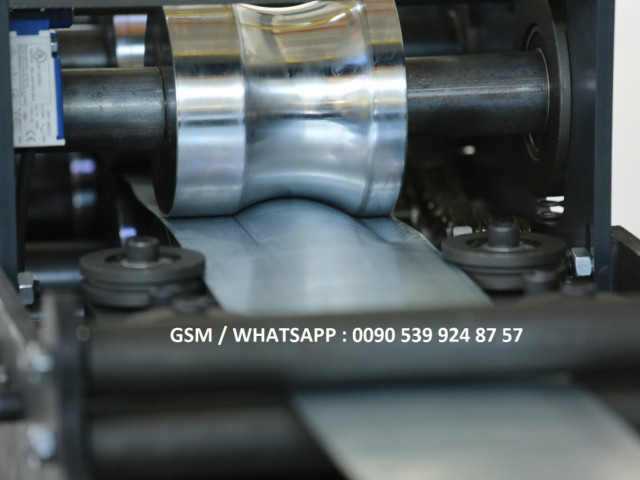

•            Les galets de profilage sont fabriquées en acier spécial 4140 résistant auxfissures et avec une dureté de 55-58 HRC et fixé sur les plaques latéraux de 10mm d’épaisseur.

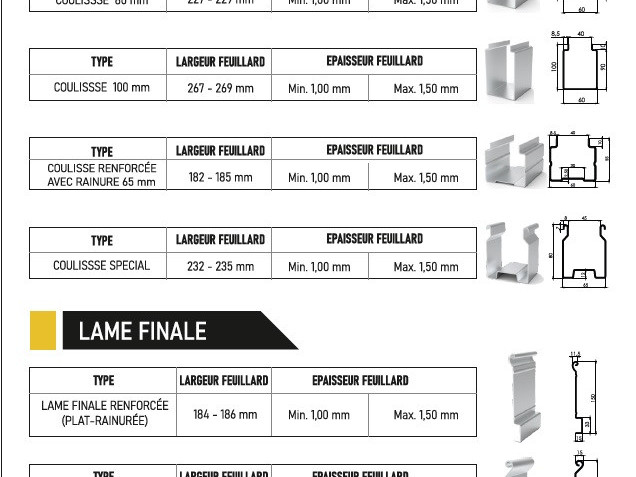

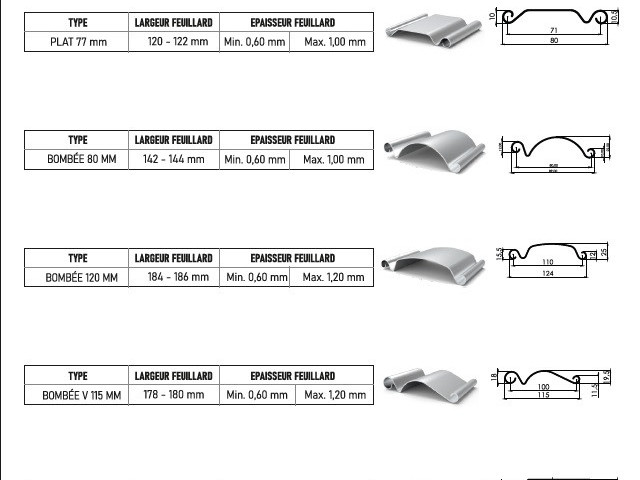

•            Largeur de tôle/lame à utiliser      : min. (….)mm  Max. (….) mm, (Suivant demande client)

•            Epaisseur de tôle / lame à utiliser : min. (….) mm Max.  (….)mm,(Suivant demande client)

•            Le moteur principal ainsi que le réducteur sont fixés sur le châssisinférieur  et   donne action à partir du centre  de lastation. (Epaisseur plaque portante inférieur et supérieur : 10MM)

•            Transmission d'énergie  via moteur principal et  réducteur,

•            Moteur             = Oméga / 7,5 KVA ( Puissance du moteur dépendra du profilé à travailler)

•            Réducteur          = Finex  / 35 tr-mnt

•            Roulement         = LFD ou RBE(Fabriqué et Origine  Turquie)

•            Temps de réglage du profilés: 5-10 minutes,

•            Vitesse d’avance: à arrêter en commun accord ....mt/Mnt

•            Lecteur des  metrés produites:  Via Encodeur

•            Voltage = 380 V

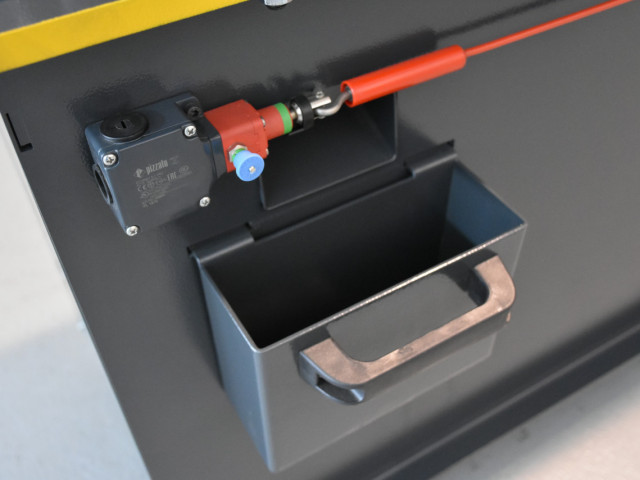

•            Stop d’arrêt d’urgence / voyant de pression avec indicateur de pressiond’huile,

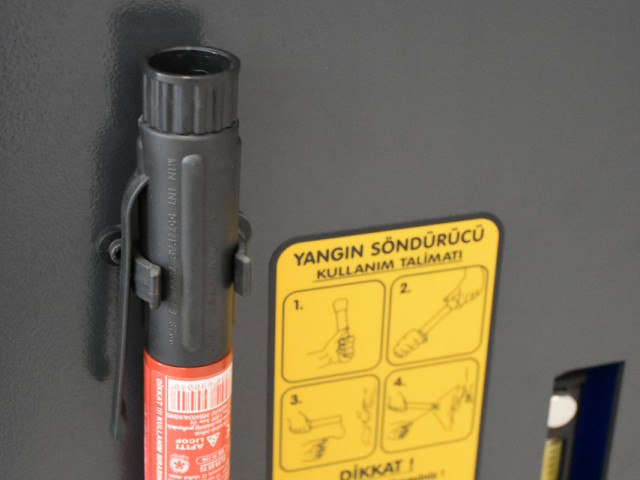

•            Mini extincteur

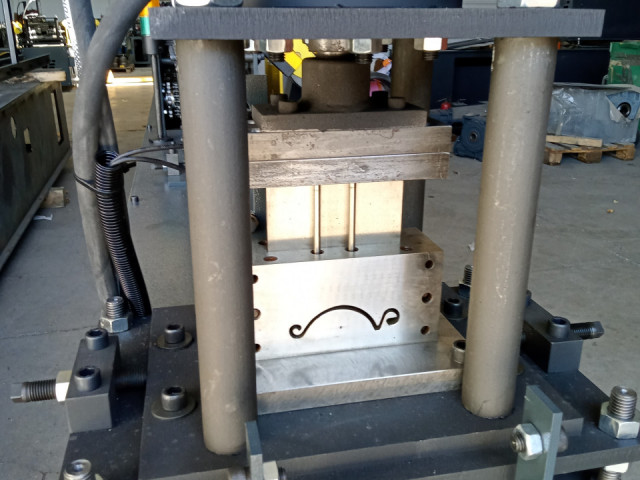

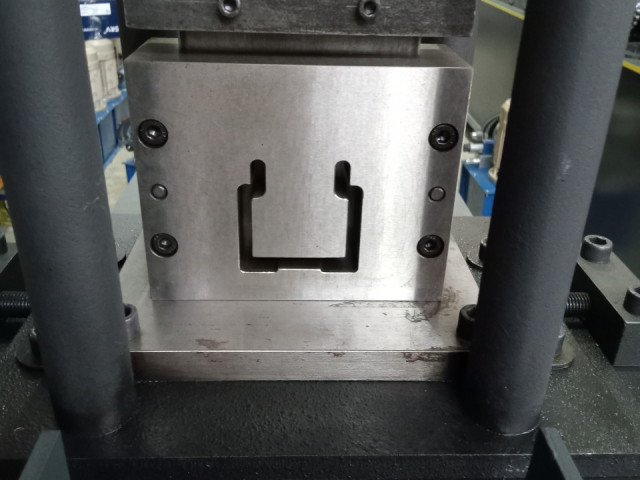

•            Caisson de déchets (déchets de découpe et de bavure récuperer via une guaineplacé sous la guillotine)

• Caisson d'outils pourmettre les outils de l opérateur ou autres

• Machine silencieux

3.SYSTEME DE COMMANDE

•            PLC  - Driver, GMT Cnt

•            Lecteur des Métrés = ENCODER,

•            Voltage=380 Volt,

•            Composant électronique  = GMT Cnt

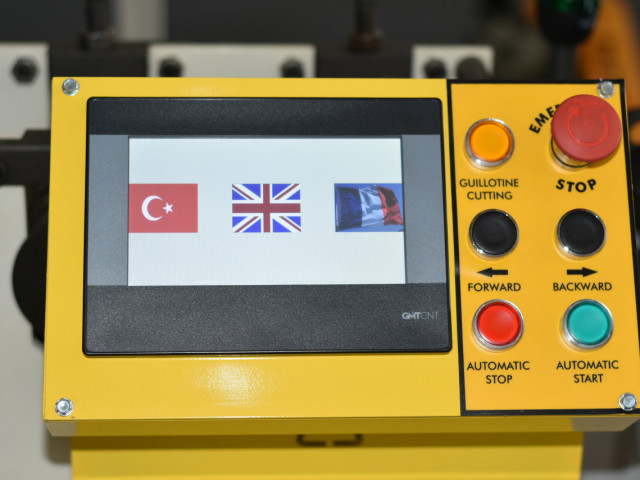

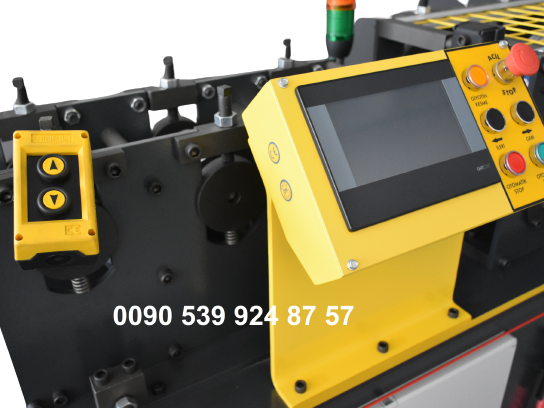

•             Ecran tactile de 7''

•          Télécommande avant-arrièreutilisé généralement lors du premiers passage de la lame au niveau de lamatrice.

•            3 langues inclus (Français-Anglais-Turc)

4.Convoyeur

•            Les profiles en tant que produit finis passent par cette platforme convoyeusepour être emballés
